抄表是一项极其重要的任务，在现实生活中被广泛使用。许多仪表读数需要手动定期检查和记录仪表读数，以反映设备是否安全运行。由于电表的形状、刻度、指针和特性各不相同，并且存在不同的设备位置，例如变电站中的高压设备，因此很难进行定期的人工检查。
    目前，变电站环境中仍然普遍使用带有刻度和指针的传统电表。在实际应用环境中，传统的人工计数不仅涉及许多人为因素，而且容易受到环境的干扰，有触电的危险。随着无人值守变电站的逐步推广，配备自动抄表识别技术的巡检机器人或无人机得到了广泛的应用。因此，利用计算机视觉方法实现智能抄表成为研究热点 [1]。
    因此，在本文中，我们将看到一种基于深度学习的读取工业电表的解决方案，该解决方案是在 Google Summer of Code 2023 下创建的，并在英特尔 OpenVINO 工具包组织的主持下实施。

第 1 部分：方法    主要任务是 “准确读取帧/图像中的每个仪表”。整个任务可以归类为计算机视觉任务，因为我们将收到的所有数据都将以图像或视频的形式出现。    该任务可进一步分为两大任务：

• 检测
• 分割

检测

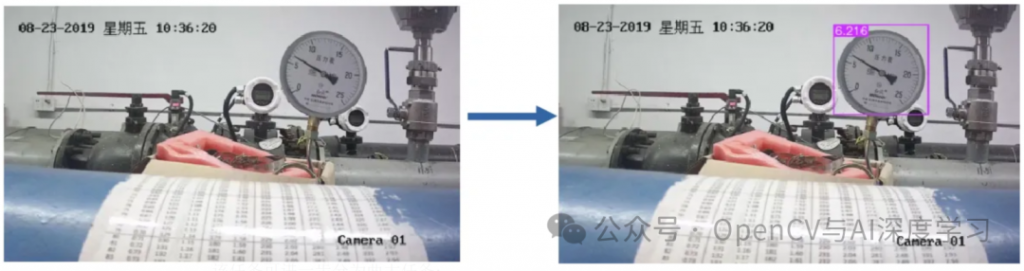

    首先，我们需要检测帧中的仪表，单个帧中可能存在一个或多个仪表。检测是最基本的计算机视觉任务之一，有很多方法可以解决这个问题。对于此解决方案，我们选择了 Deep Learning，因为 DL 对对象检测有大量的研究和支持。

在深度学习中，也有很多模型和架构可以满足对象检测的相同目的;选择一个总是很困难的。但是，我们选择了 EfficientDet-d0 进行检测，这是一个可扩展且高效的对象检测模型 [2]，并以更少的参数实现了最先进的精度。

分割

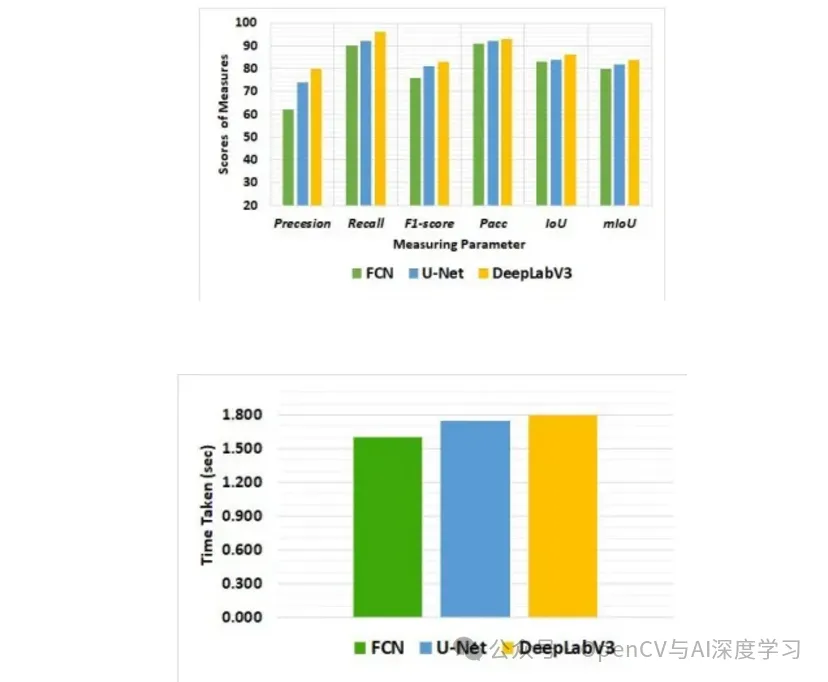

一旦我们在框架中检测到仪表并裁剪它，下一步就是找到刻度和指针，然后使用这些信息来计算读数。为此，我们使用了语义分割的方法，这意味着我们将图像中的每个像素分类为其中一个类，这将产生一个可用于定位指针和缩放的分割图，从而计算读数。同样为此，有许多模型，如 UNET、DeepLab、FCN 等。在 UNET 和 DeepLab 中，我们选择了 UNET，因为推理时间和准确性的差异很小。

计算读数

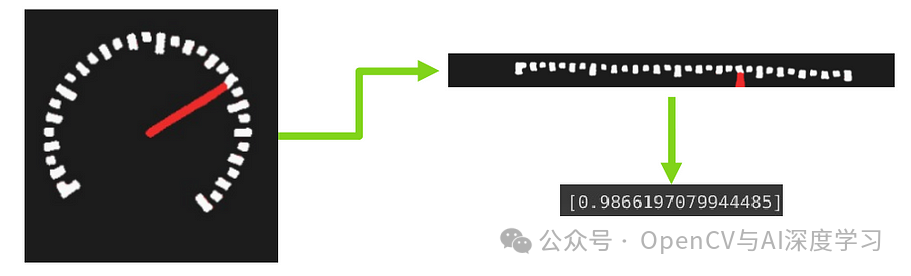

一旦我们得到分割图，最后要做的就是使用分割图计算读数。为此，我们首先将圆形仪表分割转换为矩形，然后找到指针位置和刻度位置，借助它们的相对位置，我们最终可以根据仪表范围和仪表间隔计算读数。

实现

为了实现该解决方案，我们使用了 TensorFlow 作为深度学习框架，以及一些其他库，例如 TensorFlow 官方对象检测 API 和 SegmentationModel。为了进行推理，我们使用了 OpenVINO 框架。

 检测器训练

我们使用了 Tensorflow 模型花园中的 EfficientDet，并使用官方 TF 对象检测 API 对其进行训练。它是一个开源项目，提供了在 TensorFlow 中从头开始构建和训练模型所需的所有工具。您可以从 TF 的 Model Zoo 上提供的各种模型架构中进行选择。    您可以按照 detector_training.ipynb 中的训练代码和步骤进行操作。

分割器训练

    我们使用了 Segmentation-Model 中的 UNET。Segmentation-Model 是一个开源 Python 库，其中包含 UNET、FPN、PSPNet 和 LinkNet 等最著名的分割模型的 TensorFlow 实现。    您可以按照 segmentor_training.ipynb 中的训练代码和步骤进行操作。    由于大多数电表具有不同的形状、大小和功能，因此建议使用您自己的数据集重新训练模型，其中包含您的电表类型。    要使用自定义数据进行训练，您只需两个目录，分别包含图像和分割图或注释图。然后使用 ‘load_image’ 函数将它们转换为数据。其余代码和步骤与上述笔记本相同。    OpenVINO 推理

    一旦我们有了训练好的模型，我们所要做的就是构建一个管道，该管道可以将帧作为输入并返回另一张带有绘制结果的图像。    我们可以直接使用 TensorFlow 模型，但我们使用 OpenVINO 运行时进行推理，因为有一系列可用的工具可以帮助我们改进推理并简化部署。    要使用 OpenVINO 推理，我们需要以 OpenVINO 中间表示形式（即 XML 和 BIN 文件）对模型进行序列化，这是一种标准化文件格式，用于表示针对英特尔硬件优化的神经网络模型。这些 OpenVINO IR 文件使解决方案具有跨平台性，因为它们可以在任何具有 OpenVINO 运行时的系统上使用。    获得 OpenVINO IR 后，我们可以使用管道中的模型来实现预期的结果。

 管道将首先对图像进行预处理以进行检测，然后裁剪检测到的部分并对其进行预处理以进行分割，然后使用预测的分割图计算读数，最后绘制结果。有关代码和推理过程的更多详细信息，请查看 OV-meter-reader.ipynb 。

第 2 部分：优化和 GUI    由于现在我们有了读取模拟仪表的 DL 解决方案，下一步是优化多摄像机输入的管道以及用户友好的基于 Web 的 GUI。

优化

该项目的目标是同时监控多个模拟仪表，因此我们不能仅仅依赖分步或同步执行，因为在推理完成之前，结果可能会过时。因此，为了克服这个问题，我们使用异步管道执行。

  使用 OpenVINO™ 进行异步推理

OpenVINO Runtime 支持同步或异步模式下的推理。异步 API 的主要优势在于，当设备忙于推理时，应用程序可以并行执行其他任务（例如，填充输入或计划其他请求），而不是等待当前推理先完成。    AsyncInferQueue：AsyncInferQueue 包装器类可以支持异步模式管道。此类自动生成 InferRequest 对象池（也称为 “jobs”） ，并提供同步机制来控制管道的流。这是在 Asynchronous 模式下管理推理请求队列的一种更简单的方法。

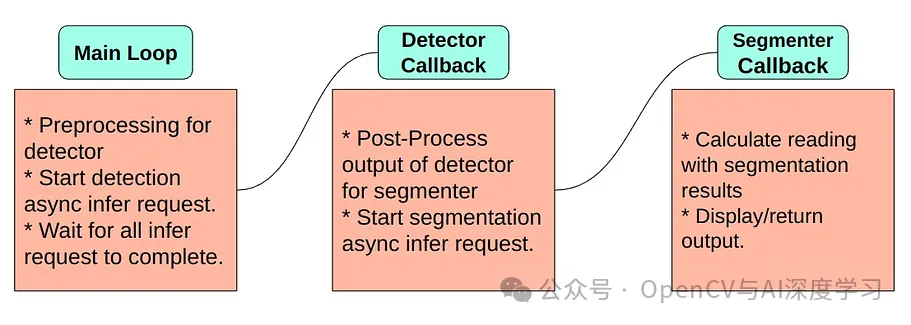

我们通过创建一个管道来实现这一点，如下所示：    “main_loop”将捕获或读取帧并对其进行预处理以进行检测，从而创建检测 InferRequest。    此检测 InferRequest 完成后，它将调用 ‘detector_callback’ 函数，该函数将进一步处理检测结果并启动分段 InferRequst。    最后，一旦分割 InferRequest 完成，它将调用 ‘segmentor_callback’ 函数，该函数将计算读数并绘制结果。

高级性能提示

尽管 OpenVINO™ 中所有支持的设备都提供低级性能设置，但在极少数情况下不建议使用它们。在 OpenVINO 运行时中配置性能的首选方法是使用性能提示。这是一个面向未来的解决方案，与自动设备选择推理模式完全兼容，并在设计时考虑了可移植性。    吞吐量和延迟：“吞吐量”和“延迟”性能提示都会自动配置异步管道以使用最佳数量的流和推理请求。    Multi-Stream Execution：为模型创建多个流。对于 CPU 插件，每个流都有自己的主机线程，这意味着可以同时处理传入的推理请求。

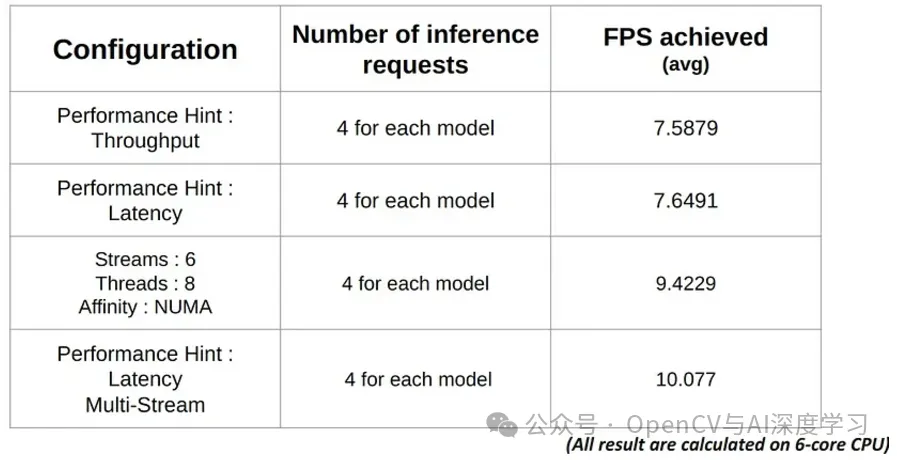

结果    在尝试了这些优化的不同组合后，我们决定使用 Performance Hint：Latency 以及 Multi-Stream execution。

基于 Web 的 GUI

为了使我们的项目更像一个真实的解决方案，我们决定创建一个基于 Web 的 GUI，用户可以使用我们的 DL 解决方案监控多个仪表。    当谈到网站的后端时，Flask 和 Django 被证明是最佳选择，因为它们具有灵活性、功能、易于实施和大量可用支持。对于这个项目，我们使用了 Flask，因为它比 Django 相对简单和轻量级。    对于前端，我们使用了 HTML、CSS 和 JavaScript 来使其更加用户友好，添加了一些重要的功能，并充当处理后端生成数据的桥梁。

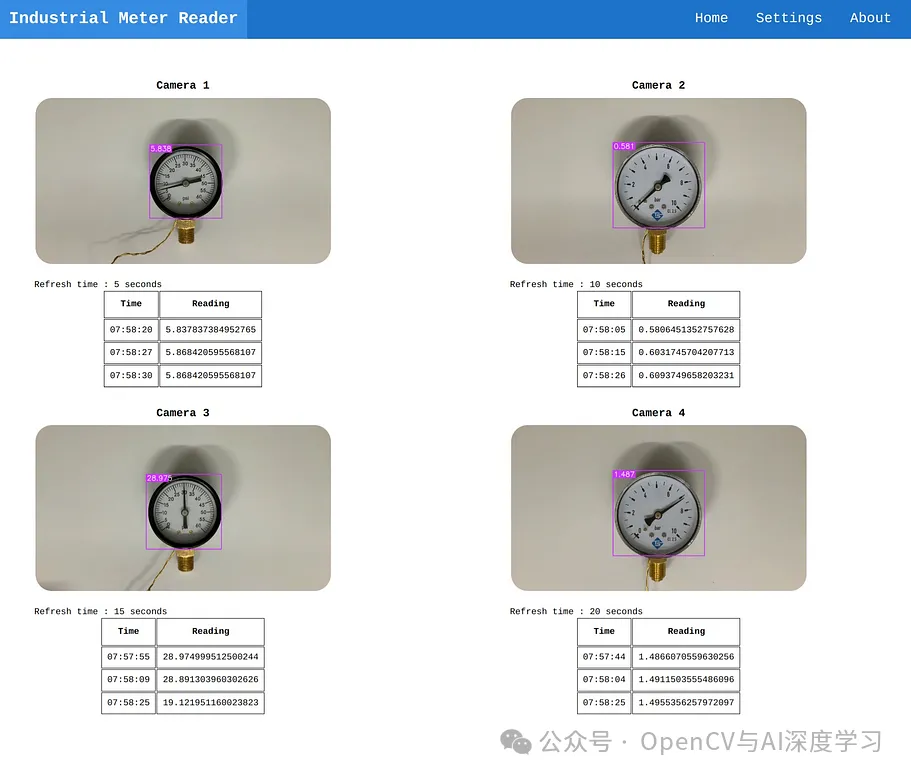

主页    主页基本上是所有事情发生的地方，万用表监控，每个表的最新三个读数将与边界框绘图图像一起显示。因此，用户可以通过实时视频源监控多个仪表。

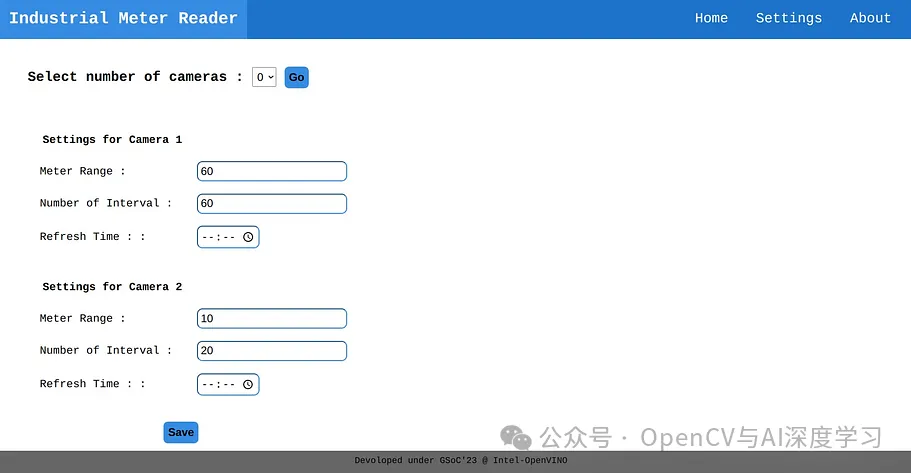

“设置”页面

在设置页面上，用户可以修改仪表参数，例如仪表的范围、间隔数和刷新时间。刷新时间 是相机捕获新帧、处理新帧并显示输出的时间。    我们希望为用户提供尽可能多的灵活性，因此我们让用户决定，而不是对这些参数进行硬编码。因此，用户可以同时监控多个不同的仪表。
